Windows下QT与OSG开发环境配置

发表于 | 更新于 | 评论数： | 阅读次数：

最近想尝试使用QT开发图形用户界面，OSG负责三维展示的解决方案，于是研究了一下Windows下OSG的编译安装配置，以及在QT中集成OSG的配置过程。过程记录如下：

QT+OSG开发环境配置

QT+OSG开发环境配置将使用QT Creator集成环境进行图形用户界面开发，使用Desktop Qt 5.9.8 MSVC2017 64构建套件编译链接调试C++程序。

Visual Studio Community 2017 下载安装

下载安装Visual Studio Community 2017的“使用C++的桌面开发”工作负载。这将为QT提供MSVC2017 64bit编译套件。

CDB 调试器下载安装

没有安装CDB调试器，QT的Desktop Qt 5.9.8 MSVC2017 64构建套件前会出现感叹号，并且使用该构建套件调试时会报“Unable to create a debugging engine”错误。CDB调试器下载安装方法参考QT - OSG 开发环境配置

QT 5.9.8 下载安装

QT 5.9.8是 LTS 版本，其下载安装请参考Qt5配置开源GSL数学库。需要注意的是，QT 5.9.8安装过程，选择MSVC2017 64bit编译组件，如图1所示。

QT 5.9.8安装选择MSVC2017 64bit编译组件

图1 QT 5.9.8安装选择MSVC2017 64bit编译组件

cmake下载安装

到 cmake 官网下载安装 cmake，用于osg的编译安装。

下载编译安装OSG

下载OSG及相关软件

Windows平台编译安装OSG需下载从OSG官网以下资料：

  • OpenSceneGraph 3.6.4源代码
  • OpenSceneGraph-Data-3.4.0，因为找不到3.6.4版本的数据
  • 3rdParty_VS2017_v141_x64_V11_full

配置OSG

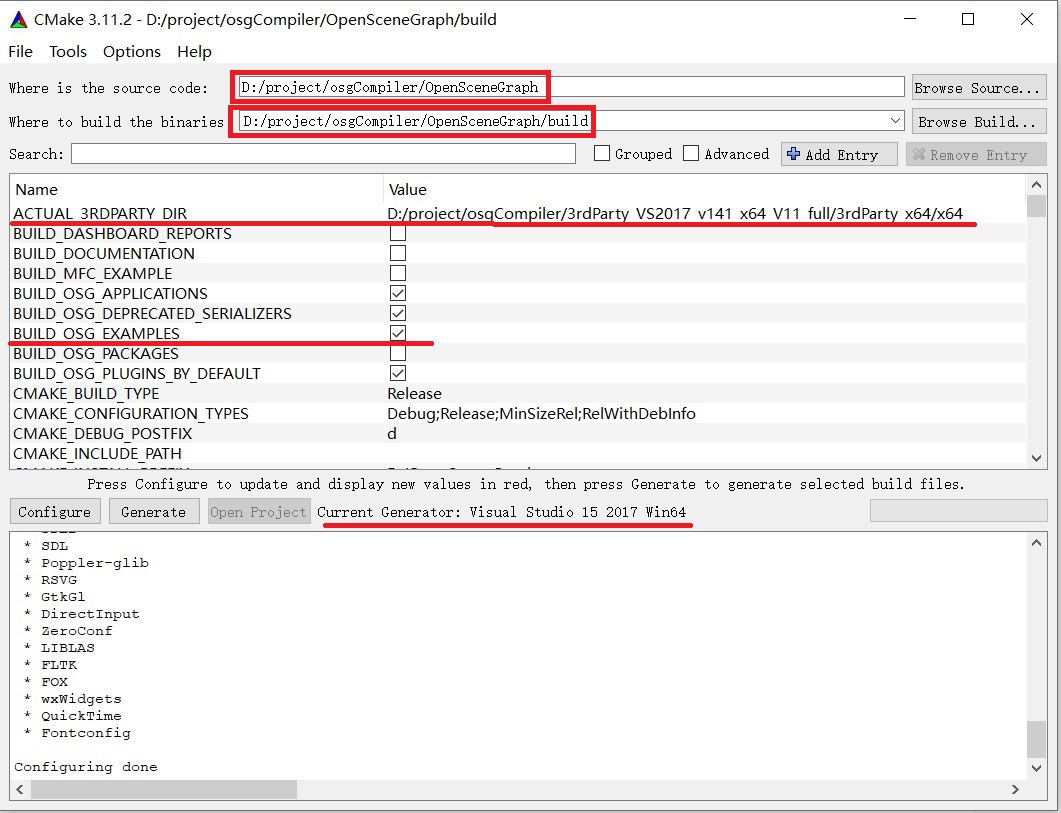

打开cmake，选择osg源代码路径和osg源代码构建的路径，再点击“configure”按钮，选择Visual Studio 15 2017 Win64编译套件，配置osg如图2所示。

cmake编译osg配置

图2 cmake编译osg配置

需要配置的地方主要有：

  • ACTUAL_3rdparty_DIR：配置第三方库的目录
  • Build_OSG_EXAMPLES：选中即编译安装OSG的示例。
  • CMAKE_INSTALL_PREFIX：设置OSG的安装目录，通常放到C盘以外的地方，防止因权限问题安装失败。

配置完成后，再持续点击“configure”按钮，知道红色警告消失。然后点击“Generate”按钮生成vs2017工程。

编译OSG

在cmake中点击“Open Project”按钮，即使用 VS2017 打开 build 文件夹下的工程，点击：生成 -> 批生成 -> 生成 Debug 和 Release 版本的 All_BUILD 即可。

安装OSG

右击解决方案的 Install 项目，点击生成，然后 Debug 平台的库文件就开始安装了，同理选择 Release 平台再重复安装。之后就可以在安装路径中看到编译的库文件了，安装路径由变量CMAKE_INSTALL_PREFIX的配置决定。

配置环境变量

OSG官方文档 Windows Compiling with Visual Studio指出，OSG安装完成后需要配置如下环境变量：

1
2
3
4
5
6
7
8
OSG_ROOT points to the base of the OSG file structure (the directory that contains include, src etc. subdirectories)
OSG_BIN_PATH = %OSG_ROOT%\bin
OSG_INCLUDE_PATH = %OSG_ROOT%\include
OSG_LIB_PATH = %OSG_ROOT%\lib
OSG_SAMPLES_PATH = %OSG_ROOT%\share\OpenSceneGraph\bin
OSG_FILE_PATH = ???\OpenSceneGraph-Data-X.X
OPENSCENEGRAPH_VERSION = 3.6.4
PATH 添加：%OSG_ROOT%\bin;%OSG_ROOT%\bin\osgPlugins-%OPENSCENEGRAPH_VERSION%; 这两个是配置 bin 和插件的路径。

OSG测试

命令行测试

打开 cmd 命令行，输入osgversion，输出当前 osg 版本说明环境变量配置成功了，再来看看能不能导入模型文件，接着键入：

1
osgviewer cow.osg

这里可能会提示系统缺少 zlibd.dll，解决方法很简单：

  • 拷贝第三方库的 dll 目录下的 zlib.dll 和 zlibd.dll 到 OSG 安装目录的 bin 目录中。
  • 拷贝第三方库的 lib 目录下的 zlib.dll 和 zlibd.dll 到 OSG 安装目录的 lib 目录中。

这时重新键入上面的命令，就可以看到一头经典的 3D 牛了，说明 OSG 安装成功了。

QT 配置 OSG 库路径

新建一个 QT 的控制台项目，编辑 .pro 文件，加入 OSG 库的路径：

1
2
3
4
5
6
win32:CONFIG(release, debug|release): LIBS += -L$$PWD/../../../OpenSceneGraph/lib/ -lOpenThreads -losg -losgDB -losgUtil -losgGA  -losgViewer -losgText
else:win32:CONFIG(debug, debug|release): LIBS += -L$$PWD/../../../OpenSceneGraph/lib/ -lOpenThreadsd -losgd -losgDBd -losgUtild -losgGAd -losgViewerd -losgTextd
else:unix: LIBS += -L$$PWD/../../../OpenSceneGraph/lib/ -lOpenThreads -losg -losgDB -losgUtil -losgGA -losgViewer -losgText

INCLUDEPATH += $$PWD/../../../OpenSceneGraph/include
DEPENDPATH += $$PWD/../../../OpenSceneGraph/lib

main.cpp 如下：

1
2
3
4
5
6
7
8
9
#include <osgViewer/Viewer>
#include <osgDB/ReadFile>

int main(int argc, char *argv[])
{
    osgViewer::Viewer viewer;
    viewer.setSceneData(osgDB::readNodeFile("cow.osg"));
    return viewer.run();
}

运行，出来一头 3D 牛，即配置成功。
